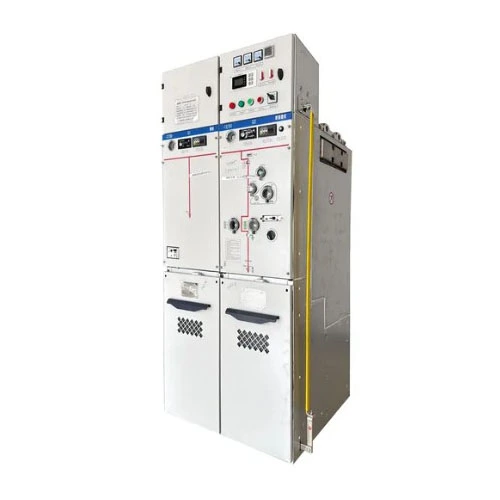

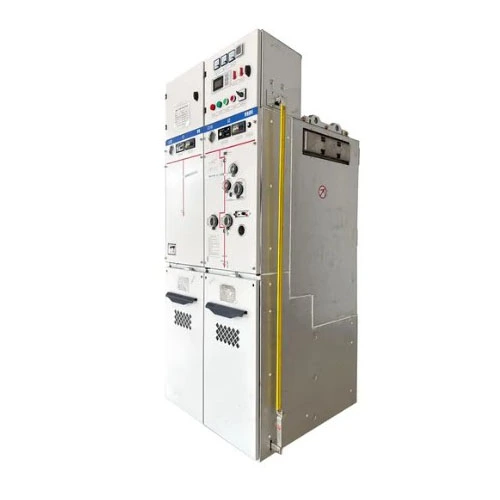

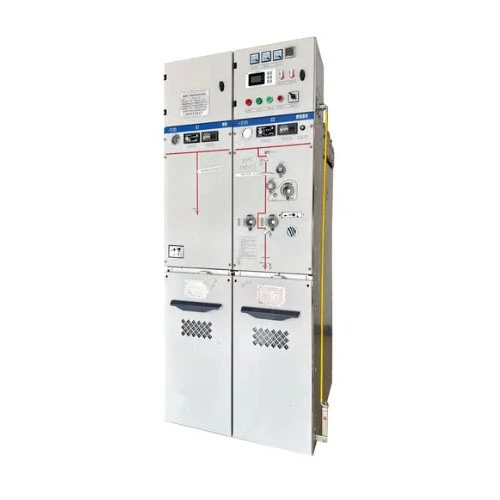

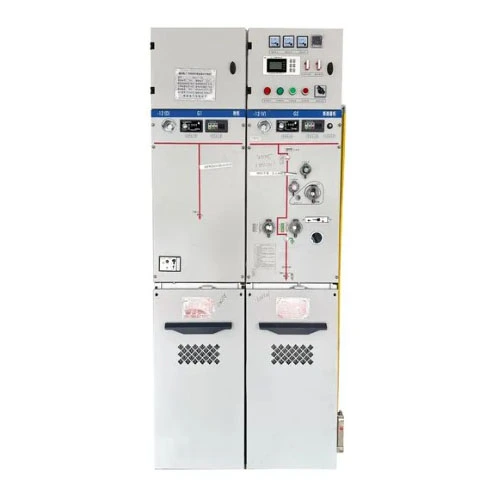

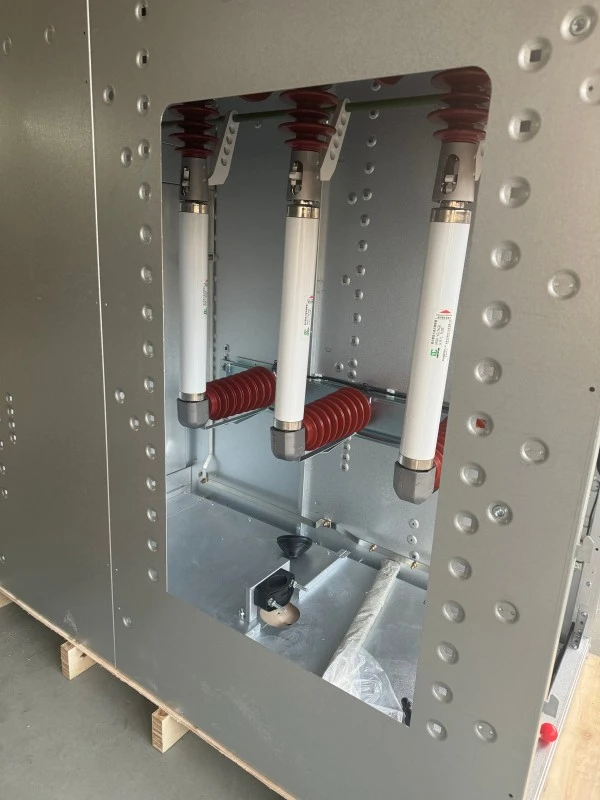

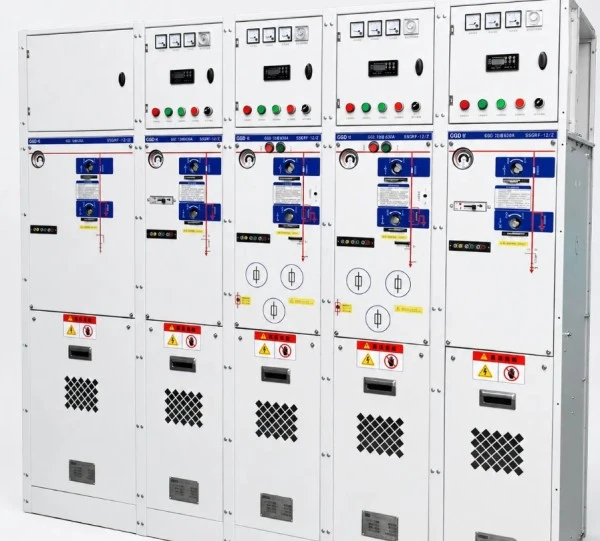

Appareillage de commutation compact RMU sous enveloppe métallique à isolation gazeuse SF6

L'appareillage de commutation sous enveloppe métallique RMU compact à isolation gazeuse SF6 est une unité de distribution d'énergie complète qui enferme entièrement les dispositifs de commutation haute tension, les barres omnibus, les interrupteurs de mise à la terre et d'autres composants essentiels à l'intérieur d'un réservoir de gaz en acier inoxydable rempli de gaz SF6 comme moyen isolant.

Ce produit est principalement utilisé dans les systèmes électriques 12kV/24kV pourunité principale en anneau (RMU)Applications ou distribution d'énergie des terminaux.

Que peut-il faire ?

En termes simples, il permet la distribution d'énergie, la commutation, la protection et le contrôle. Les fonctions spécifiques incluent :

1. Création et coupure du courant de charge - commutation de ligne normale.

2. Création et coupure du courant de court-circuit-en combinaison avec des fusibles ou des disjoncteurs, coupez rapidement le circuit en cas de panne pour protéger les transformateurs et les lignes.

3. Isolation et mise à la terre : fournit un point de déconnexion visible et une fonction de mise à la terre pour garantir la sécurité du personnel de maintenance.

4. Connexion et protection des câbles – agit comme une unité entrante/sorante, offrant une protection contre les surintensités et les courts-circuits pour les lignes de câbles.

Grâce à sa construction entièrement étanche, ce produit est particulièrement adapté aux environnements difficiles (par exemple, haute altitude, humidité, brouillard salin, poussière importante) ou aux endroits restreints (par exemple, centres commerciaux, complexes résidentiels, parcs éoliens). C'est un remplacement idéal pour les unités principales traditionnelles en anneau isolées par l'air.

Paramètre de produit (spécification)

Voici les paramètres techniques standard de l'appareillage sous enveloppe métallique RMU compact isolé au gaz SF6 fabriqué parPuissance de Lugao Co., Ltd.:

Fonctionnalité et application du produit (format questions-réponses)

Q1 : Quelle est la plus grande caractéristique de cet appareillage de commutation compact à enveloppe métallique RMU isolé au gaz SF6 ?

R : La plus grande caractéristique est son extrême compacité et sa conception entièrement isolée. Par rapport aux RMU traditionnelles isolées dans l'air, notre produit réduit le volume d'environ 70 % tout en conservant des performances électriques supérieures. Toutes les pièces sous tension haute tension sont complètement scellées à l'intérieur d'un réservoir de gaz en acier inoxydable, insensibles à la condensation externe, à la pollution ou aux petits animaux, ce qui permet d'obtenir véritablement 30 ans de fonctionnement sans entretien. De plus, notre unité principale à anneau isolé SF6 présente une conception modulaire, permettant une combinaison flexible d'unités entrantes/sortantes, d'unités de mesure, d'unités PT, etc., selon les besoins de l'utilisateur.

Q2 : Quelle est sa fiabilité dans les environnements difficiles ?

R : Extrêmement fiable. Le réservoir de gaz est fabriqué par soudage laser et détection de fuite d'hélium, avec un taux de fuite annuel inférieur à 0,1 %, garantissant une stabilité à long terme de la pression du gaz SF6. Même à -40 °C de froid extrême ou à +55 °C de température élevée, ou à des altitudes allant jusqu'à 3 000 mètres, notre produit maintient son niveau d'isolation nominal. De nombreux clients ont installé cet appareillage RMU compact dans des parcs éoliens côtiers et des mines, où il fonctionne depuis des années sans aucun incident de contournement d'isolation.

Q3 : Quelles sont les conceptions de sécurité du produit ?

R : La sécurité est notre priorité absolue. Le produit est doté d'un système de verrouillage à « cinq préventions » (empêche le fonctionnement incorrect du disjoncteur, empêche la commutation des isolateurs sous charge, empêche la fermeture de l'interrupteur de mise à la terre lorsqu'il est sous tension, empêche la mise sous tension avec la terre fermée et empêche l'entrée dans les compartiments sous tension). De plus, le réservoir de gaz est doté d'un indice de défaut d'arc interne de IAC AFLR 20 kA/1s, avec des canaux de décompression dirigeant l'énergie de l'arc vers une zone sûre à l'extérieur de l'enceinte. Une fenêtre d'observation sur le panneau de commande offre une vue claire de l'état de l'espace d'isolation.

Q4 : À quels scénarios d’application spécifiques convient-il ?

R : Notre produit est largement utilisé dans les scénarios suivants :

● Complexes résidentiels urbains, bâtiments commerciaux --- comme principales unités d'arrivée et de distribution dans les sous-stations, économisant ainsi de l'espace au sol.

● Parcs éoliens, centrales photovoltaïques --- comme unités RMU à l'intérieur de sous-stations compactes, résistant aux variations de température.

● Parcs industriels, usines --- protection des transformateurs de petite et moyenne taille, remplacement des fusibles traditionnels.

● Métros, tunnels, aéroports --- nœuds d'alimentation électrique de haute fiabilité nécessitant de faibles taux de défaillance.

● Centres de données --- Charges de niveau A avec des exigences extrêmement élevées en matière de continuité d'alimentation, permettant un transfert automatique d'énergie en veille avec automatisation.

● Mines, ports --- environnements poussiéreux et humides où une construction entièrement étanche constitue un net avantage.

Que vous ayez besoin d'une ou de centaines d'unités d'appareillage de commutation sous enveloppe métallique RMU compact isolé au gaz SF6, nous pouvons fournir des solutions standardisées ou personnalisées.

Détails de production (avantages par rapport aux concurrents)

Comparaison détaillée : Lugao Power par rapport aux marques ordinaires

Nos principaux avantages différenciateurs :

1. Vraiment « sans entretien » : les marques ordinaires prétendent ne nécessiter aucun entretien mais ont des taux de fuite de gaz annuels > 1 %, nécessitant un remplissage tous les 3 à 5 ans.Puissance de Lugaoutilise une double bague d'étanchéité + une structure métallique à joint dur avec un taux de fuite annuel ≤0,1 % – aucun remplissage n'est nécessaire pendant la durée de vie nominale.

2. Adaptabilité extrême à l'environnement : notre produit a passé avec succès les tests de type à basse température de -45 °C et à haute température de +60 °C, ainsi que les tests au brouillard salin de 720 heures (ordinaire = 96 heures) – adapté aux régions côtières et alpines.

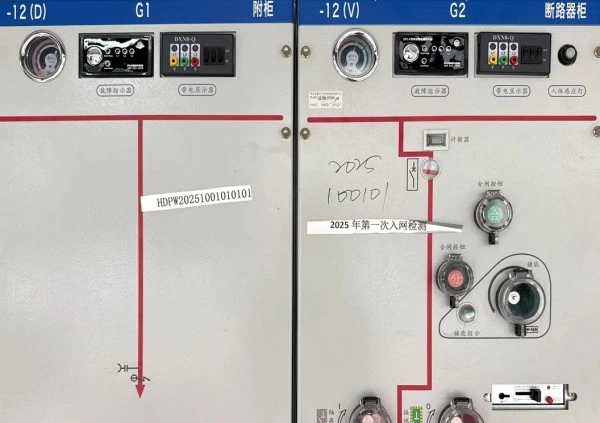

3. Fonctionnement convivial : les positions des commutateurs, l'état de mise à la terre et les états ouvert/fermé sont tous codés par couleur sur le panneau, et la poignée de commande fournit un retour de force pour éviter un mauvais fonctionnement.

4. Capacité de tenue aux courts-circuits plus élevée : la norme nécessite 20 kA/3 s ; nous concevons avec une marge de 25 kA/3 s et une résistance maximale de 63 kA --- dépassant les moyennes de l'industrie de 15 %.

Foire aux questions (FAQ)

Q1 : Le gaz SF6 contenu dans cet appareillage de commutation compact à enveloppe métallique RMU isolé au gaz SF6 est-il respectueux de l'environnement ? Sera-t-il supprimé ultérieurement ?

R : Actuellement, le SF6 reste le meilleur gaz isolant, mais nous avons déjà développé des versions écologiques (C4 ou air sec). Le réservoir d’essence de l’unité que vous achetez est extrêmement bien scellé, avec une fuite minimale sur 30 ans de fonctionnement. Si une rénovation écologique est nécessaire à l’avenir, nous pouvons fournir un service complet de remplacement du réservoir d’essence.

Q2 : Que dois-je faire si la pression du gaz chute pendant le fonctionnement ?

R : Notre produit est livré en standard avec un indicateur de densité de gaz (avec contact d'alarme basse pression). Lorsque la pression descend à 0,25 bar (relatif), un signal d'alarme est envoyé au système de contrôle. À ce stade, une panne de courant doit être demandée et notre équipe après-vente se rendra sur place pour vérifier les fuites et remplir de SF6. Dans des circonstances normales, un remplissage en raison d’une fuite n’est presque jamais nécessaire.

Q3 : Le produit peut-il être adapté aux systèmes d'automatisation de la distribution existants ?

R : Absolument. Notre gaz SF6 dans cette RMU compacte isolée au gaz SF6 est réservé avec des interfaces DTU et un espace pour les mécanismes de commande électriques. En ajoutant un module électrique et des câbles de commande, il peut être connecté aux protocoles de communication CEI 60870-5-101/104 ou Modbus pour réaliser une ouverture/fermeture à distance, une lecture de courant/tension et un téléchargement d'indicateur de défaut.

Pourquoi choisir Lugao Power ?

Créé en 2016 :Puissance de Lugao est un fabricant professionnel d'équipements de transmission et de distribution d'énergie moyenne et haute tension, avec sa propre usine et des capacités intégrées de R&D, de production et de vente.

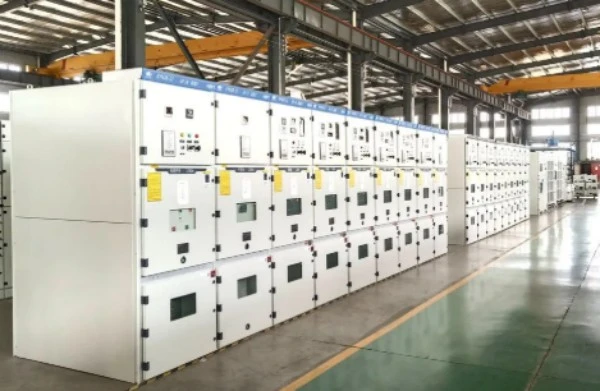

Installation de fabrication de plus de 3 000 m² :Notre usine de production prend en charge la fabrication, l'assemblage, l'inspection et les tests de transformateurs de puissance, de RMU, d'appareillages de commutation et d'autres équipements de distribution d'énergie.

Plus de 30 pays desservis :Les produits Lugao Power ont été exportés dans plus de 30 pays, au service du réseau électrique, de l'industrie, des infrastructures, des énergies renouvelables et d'autres projets internationaux.

Certifié ISO9001 et SGS :Nos processus de gestion de la qualité et de production sont soutenus par les certifications ISO 9001 et SGS. Les produits applicables sont également disponibles avec les certifications CE et CCC.

Plus de 60 personnels techniques :Notre équipe technique prend en charge la conception de produits, la configuration de projets, les solutions personnalisées et la documentation technique pour différentes exigences de distribution d'énergie.

Support de projet direct en usine :De la sélection des produits et de la conception technique à la fabrication, aux tests, à la livraison et au support après-vente, Lugao Power fournit un support intégré pour les projets mondiaux de distribution d'énergie.

Rapport de test/certificat
