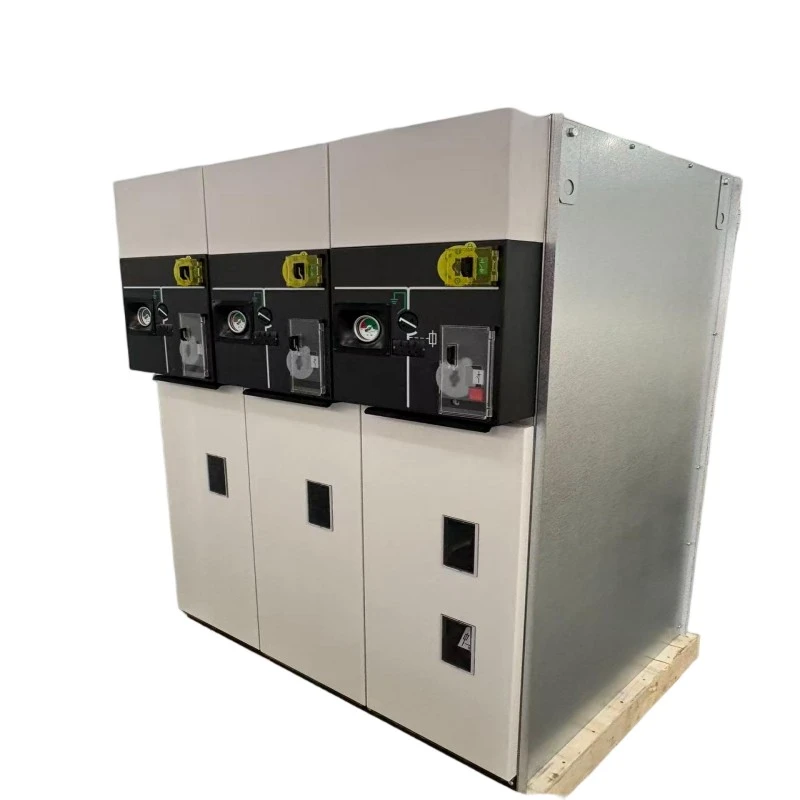

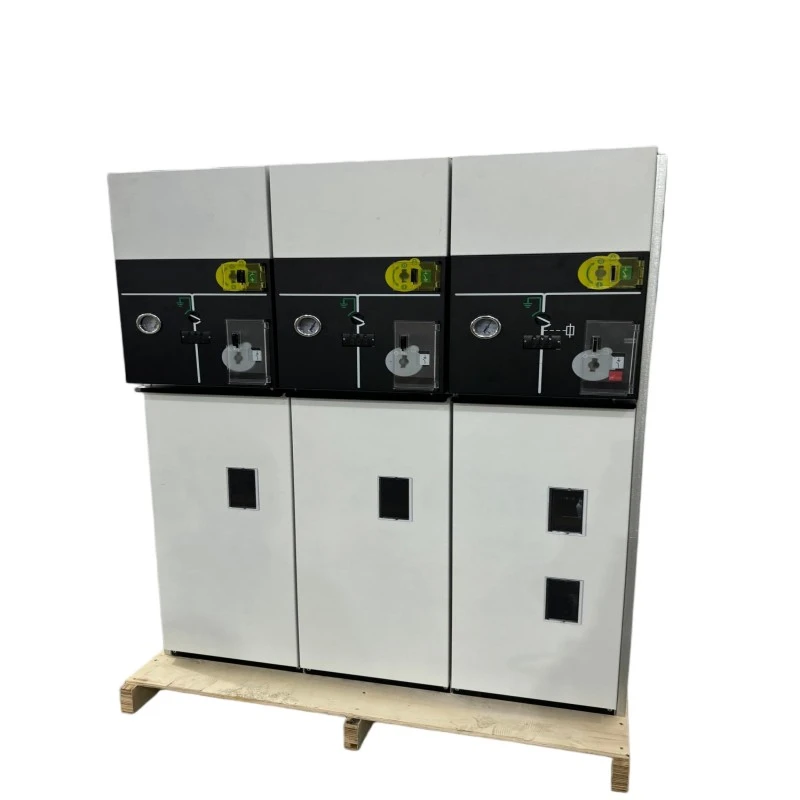

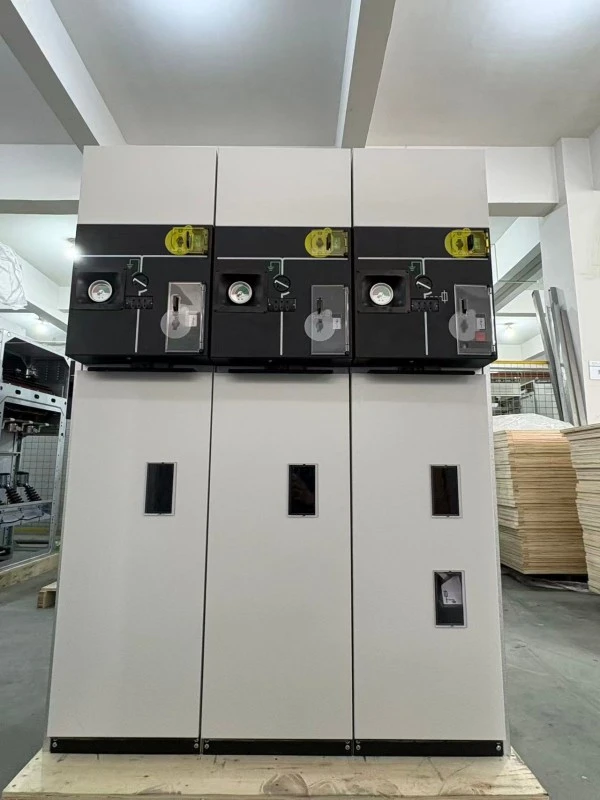

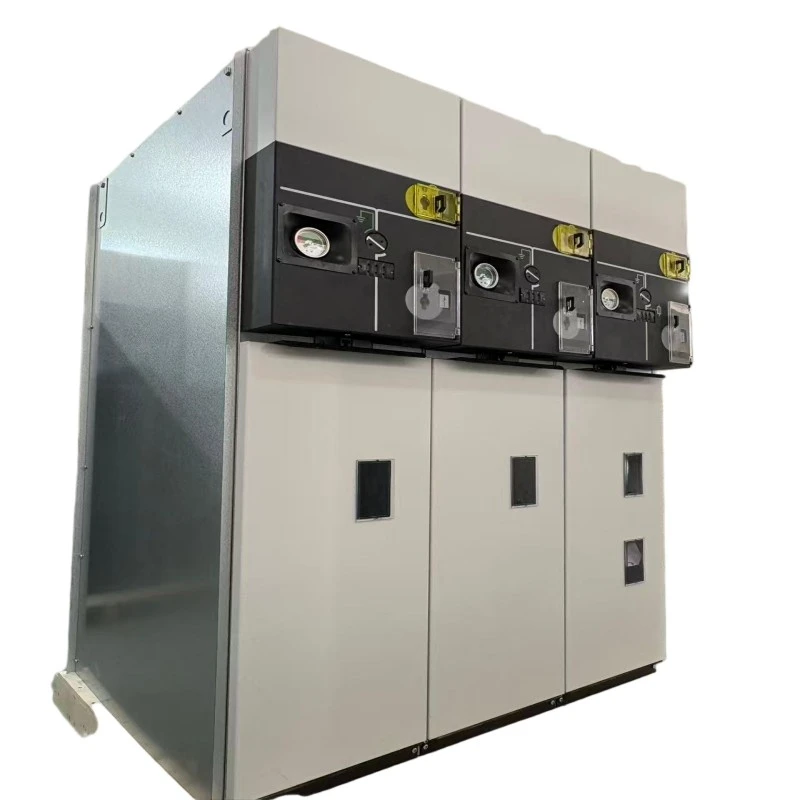

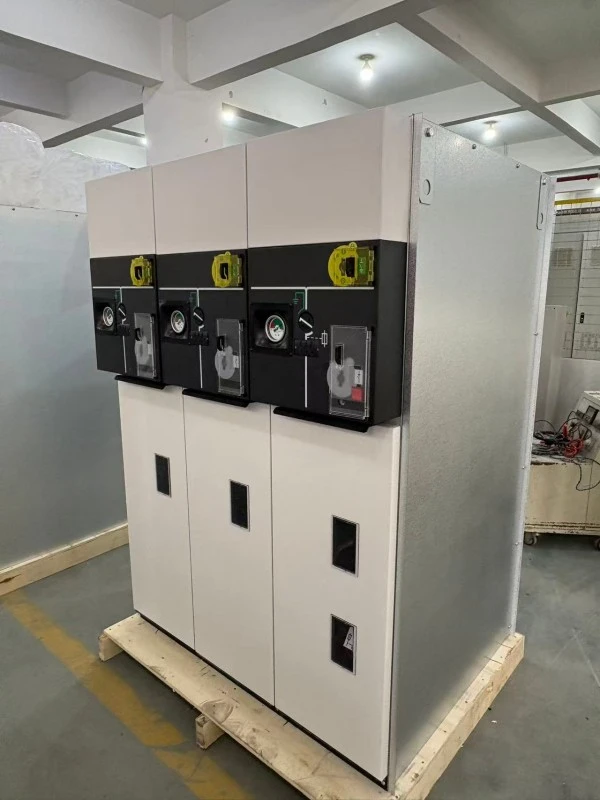

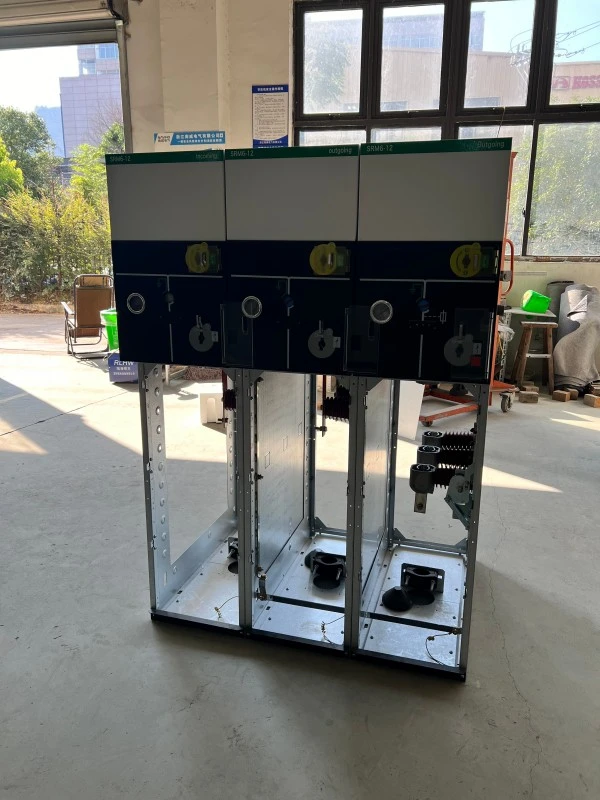

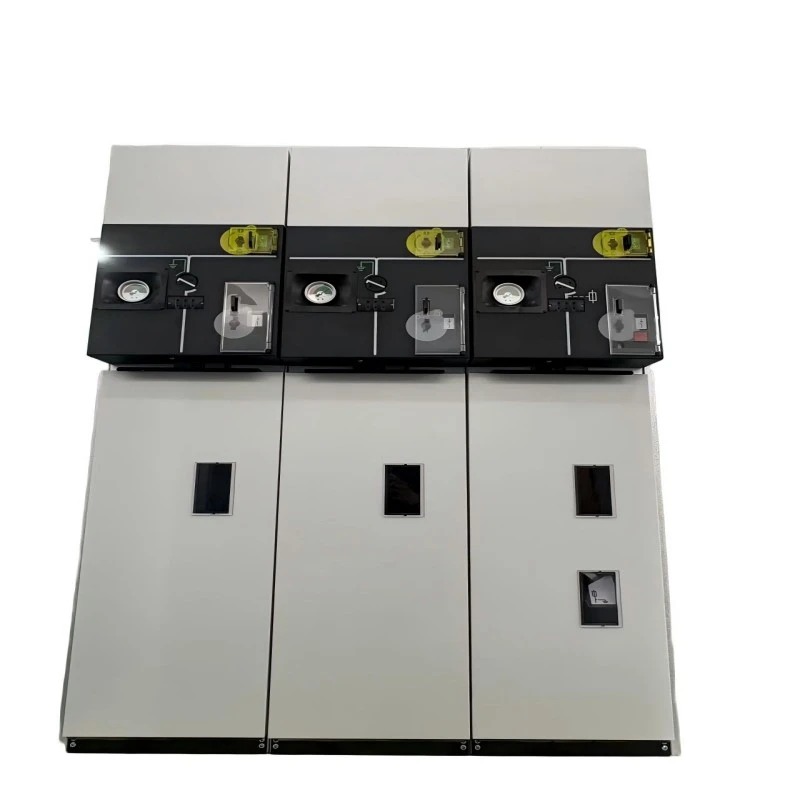

Unité principale à anneau scellé isolé à l'air HXGN

"H" — boîtier de type boîte,

"X" — réseau en anneau,

"G" — isolé à l'air,

"N" - intérieur

Appareillage de commutation sous enveloppe métallique pour unité principale à anneau scellé isolé dans l'air HXGN, conçu pour les systèmes de distribution principale et radiale en anneau de 6 kV à 24 kV. Contrairement àIsolation SF6RMU, cette unité utilise l'air comme milieu diélectrique principal, toutes les pièces sous tension étant enfermées dans une armoire métallique scellée et protégée contre la poussière.

Qu'est-ce que ça fait ?

1. Connecte et isole les boucles électriques dans la distribution secondaire

2. Protège les transformateurs de distribution via des interrupteurs-sectionneurs et des combinaisons de fusibles

3. Fournit des espaces d'isolation visibles pour un entretien en toute sécurité

4. Sert d'alternative économique aux appareillages de commutation isolés au gaz

L'unité principale à bague scellée isolée à l'air HXGN est largement utilisée dans les applications oùGaz SF6est restreint, lorsqu'une déconnexion visible fréquente est requise, ou lorsque les contraintes budgétaires favorisent une technologie simple et éprouvée sans compromettre la sécurité.

Description du produit

Notre unité principale à anneau scellé isolé à l'air HXGN est une unité principale à anneau isolé à l'air de nouvelle génération conçue pour une installation intérieure dans les sous-stations, les installations industrielles, les bâtiments commerciaux et les réseaux de distribution d'énergie ruraux. La tension nominale varie de 6 kV à 24 kV, avec un courant nominal de 630 A pour les jeux de barres principaux et de 125 A pour les circuits de transformateur protégés par fusible.

Caractéristiques techniques de base :

1. Isolation de l'air avec espacement des phases optimisé et barrières isolées

2. Conception de boîtier scellé (IP3X ou IP4X) empêchant la pénétration de la poussière et des rongeurs

3. Interrupteur-sectionneur à trois positions (fermé / ouvert / mis à la terre) avec coupure visible

4. Protection intégrée par fusible limiteur de courant pour transformateurs (jusqu'à 125A)

5. Module disjoncteur à vide en option pour la protection des lignes d'alimentation

6. Verrouillages mécaniques empêchant les opérations incorrectes

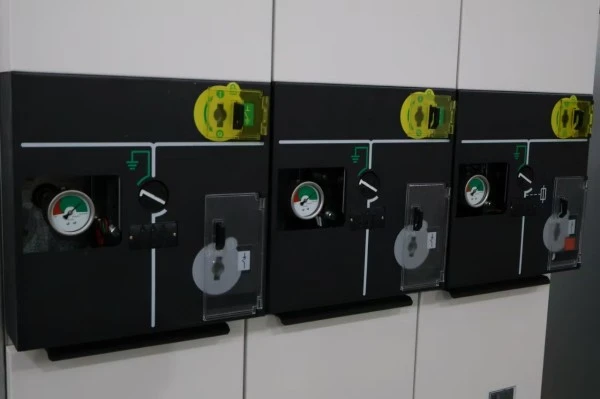

7. Bus imitateur du panneau avant avec indication de position claire

L'unité principale à anneau scellé isolé dans l'air HXGN offre une conception transparente et facile à inspecter : les opérateurs peuvent confirmer visuellement la position ouverte de l'interrupteur de charge, une fonctionnalité très appréciée lors des procédures de maintenance et de verrouillage/étiquetage. Aucun équipement spécial de traitement des gaz n’est requis pour l’installation ou la mise hors service.

Paramètre de produit (spécification)

Caractéristique du produit et application

Principales fonctionnalités

● Sans SF6 et respectueux de l'environnement --- Utilise uniquement de l'air comme moyen isolant, sans émissions de gaz à effet de serre.

● Rupture visible --- L'interrupteur-sectionneur fournit un espace d'isolation clairement visible, simplifiant les procédures de sécurité.

● Étanchéité contre la poussière et les rongeurs --- Le boîtier est conforme aux normes IP3X ou IP4X, évitant ainsi les causes courantes de défaillances des appareillages de commutation isolés dans l'air.

● Encombrement compact --- Largeur de l'unité généralement 500 --- 600 mm, adapté aux sous-stations intérieures à espace limité.

● Rentable---Investissement initial inférieur à celui du SF6 ou des RMU à isolation solide.

● Entretien simple --- Aucune surveillance de la pression du gaz ni remplissage requis ; uniquement inspection visuelle et nettoyage des contacts.

● Sécurité de verrouillage --- Les verrouillages mécaniques empêchent la fermeture du sectionneur de terre lorsque l'interrupteur de charge est fermé.

Scénarios d'application

● Réseaux électriques ruraux et cantonaux

● Installations industrielles---Usines, sites miniers, cimenteries (avec protection contre la poussière)

● Bâtiments commerciaux --- Centres commerciaux, complexes de bureaux, hôtels

● Sous-stations petites à moyennes --- nœuds de distribution 6kV-24kV

● Énergie renouvelable --- Petite centrale hydroélectrique, biomasse et énergie solaire distribuée (installation intérieure)

● Projets de rénovation --- Remplacement des appareillages obsolètes isolés dans l'air par des unités scellées modernes

Questions et réponses

Q1 : Comment l'unité principale à anneau scellé isolé à l'air HXGN fonctionne-t-elle dans des environnements poussiéreux comme les cimenteries ou les silos à grains ?

R : Excellent. L'unité principale à anneau scellé isolé à l'air HXGN est dotée d'un boîtier entièrement scellé classé IP3X en standard (IP4X en option), ce qui signifie qu'aucune particule de poussière de plus de 2,5 mm ou 1 mm ne peut pénétrer. Cela empêche le cheminement et les contournements couramment observés dans les appareillages de commutation à isolation dans l'air de type ouvert. Nous recommandons la version IP4X pour les zones très poussiéreuses, ainsi qu'un nettoyage périodique des armoires externes.

Q2 : L’isolation de l’air est-elle fiable dans les régions côtières très humides ?

R : Oui, avec une conception appropriée. Notre unité principale à anneau scellé isolé à l'air HXGN utilise des barrières isolées hydrophobes et une ligne de fuite étendue à 240 mm (pour 12 kV) et 360 mm (pour 24 kV). De plus, le boîtier scellé empêche la circulation de l'air humide et des radiateurs anti-condensation en option peuvent être installés dans le compartiment des câbles. Nous avons déployé avec succès des centaines d'unités dans les provinces côtières du sud avec une humidité annuelle de plus de 90 %.

Q3 : Comment ce produit se compare-t-il à une RMU isolée au SF6 ?

R : Les RMU SF6 sont plus compactes et entièrement scellées, mais nécessitent une manipulation de gaz et ont un coût initial plus élevé. L'unité principale à anneau scellé isolé à l'air HXGN est plus grande mais offre :

● Prix d'achat initial inférieur (offre généralement un investissement initial inférieur à celui des solutions comparables isolées au SF6, en fonction de la configuration et des exigences du projet.)

● Aucun problème de fuite de gaz

● Déconnexion visible pour une maintenance plus sûre

● Déclassement et élimination plus faciles

Pour les clients qui privilégient un faible coût du cycle de vie et un impact environnemental sans contraintes d'espace extrêmes, le HXGN est un choix idéal.

Q4 : Quels fusibles sont compatibles avec votre HXGN RMU ?

R : Notre compartiment à fusibles accepte les fusibles limiteurs de courant haute tension standard DIN 43625 ou BS 2692. Nous pouvons fournir des fusibles adaptés aux exigences de protection de votre transformateur (généralement de 6,3 A à 125 A). Le fonctionnement de la goupille de déclenchement du fusible est mécaniquement lié à l'interrupteur à trois positions pour une protection contre les défauts monophasés.

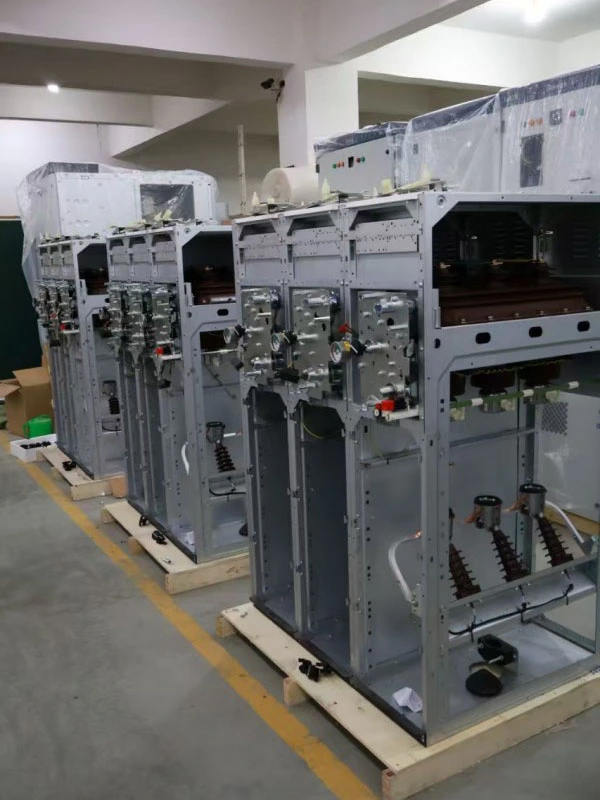

Détails de production

Boîtier et étanchéité

L'unité principale à anneau scellé isolé à l'air HXGN est dotée d'un boîtier en acier laminé à froid de 2,0 mm d'épaisseur ou en acier inoxydable en option, fini avec un revêtement en poudre électrostatique (épaisseur minimale de 80 μm, gris clair RAL 7035). Le revêtement passe avec succès les tests au brouillard salin de 500 heures. L'étanchéité est réalisée grâce à des joints en mousse de polyuréthane sur toutes les portes et panneaux, assurant une protection IP3X. Les compartiments de câbles sont scellés séparément du compartiment de l'interrupteur principal pour empêcher la propagation de l'arc.

Conception d'interrupteur de coupure de charge

L'interrupteur-sectionneur à trois positions est du type à lame rotative avec des contacts argentés autonettoyants. La chambre d'extinction d'arc utilise un principe de soufflage magnétique associé à des chambres de coupure isolées, permettant l'interruption d'un courant de charge jusqu'à 630 A et l'établissement/coupure des courants de charge des câbles (jusqu'à 10 A). L'interrupteur a deux positions de coupure visibles (ouverte et mise à la terre) et une position fermée, toutes clairement indiquées sur le panneau d'affichage avant.

Unité de combinaison de fusibles

Pour la protection des transformateurs, notre unité principale à anneau scellé isolé dans l'air HXGN intègre un compartiment à fusibles avec un mécanisme de déclenchement actionné par percuteur. Lorsqu'un fusible monophasé fonctionne, le percuteur déclenche mécaniquement l'interrupteur-sectionneur pour ouvrir les trois phases, empêchant ainsi le fonctionnement monophasé. Le compartiment à fusibles est verrouillé avec le sectionneur de terre — le compartiment ne peut être ouvert que lorsque l'interrupteur de charge est ouvert et le sectionneur de terre est fermé.

Système d'isolation

Toutes les barres omnibus et toutes les connexions sont isolées avec une gaine thermorétractable (type à ligne de fuite améliorée) ou un revêtement en poudre époxy. Les barrières de phase sont constituées de DMC (composé de moulage de pâte) ou de SMC (composé de moulage de feuille) avec une résistance à l'arc classée classe 1 selon la norme CEI 60243. Le dégagement dans l'air minimum est :

● 12kV : 125 mm entre phases, 100 mm à la terre

● 24 kV : 220 mm entre phases, 180 mm à la terre

Assurance qualité et tests

Chaque unité principale à anneau scellé isolé à l'air HXGN est soumise à des tests de routine avant la livraison :

● Mesure de la résistance du circuit principal (micro-ohmmètre)

● Tension de tenue à fréquence industrielle (42 kV/1 min pour 12 kV, 65 kV/1 min pour 24 kV)

● Test de tenue à la tension induite

● Test de fonctionnement mécanique (200 cycles pour chaque interrupteur)

● Test d'isolation du circuit auxiliaire (2kV/1min)

● Vérification de la protection du boîtier (test sonde IP3X ou IP4X)

● Mesure de décharge partielle (<20 pC à 1,5× tension nominale)

Engagement de service après-vente

Période de garantie : 12 mois à compter de la date d'expédition (extensible à 24 ou 36 mois avec contrat de service payant)

Support technique : consultation technique gratuite à vie ; réponse dans l'heure suivant la notification
